S2-M2 EXCHANGE | Gruppi di Scambio Termico

S2-M2 EXCHANGE | Moduli di Scambio Termico per Circuiti SOlari e Biomassa

GRUPPI DI CONSEGNA DEL CALORE

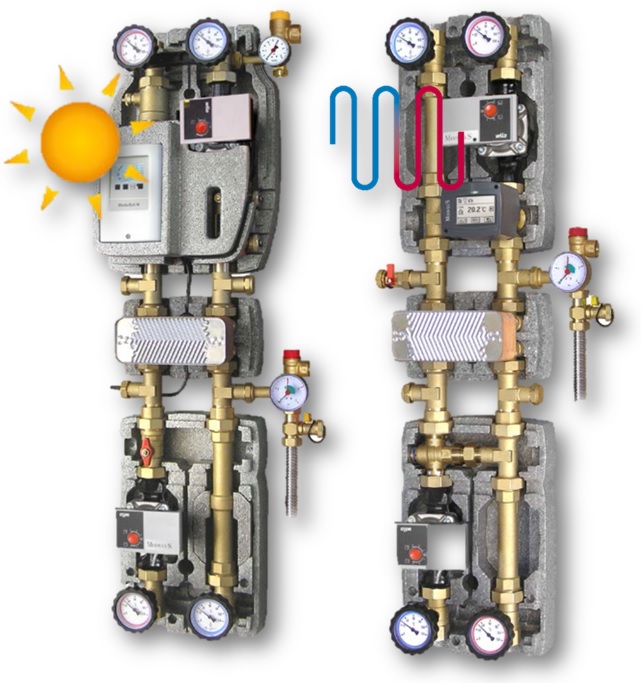

Moduli componibili per la consegna del calore prodotto da un impianto solare oppure da una caldaia a combustibile solido, ad un termoaccumulatore volano (Puffer). I gruppi sono componibili in funzione delle caratteristiche e della potenza della fonte rinnovabile da asservire.

S2 Exchange: Con questo dispositivo è possibile collegare un impianto solare senza un bollitore specifico (doppia serpentina) o direttamente nel puffer. Scambiatore di calore a piastre, asimmetrico, saldobrasato, in acciaio AISI 316. Predisposto per la connessione diretta ai moduli solari a 2 vie da 1” attraverso un raccordo girevole. E’ possibile collegare vari accessori in corrispondenza dei raccordi a “T”; un pozzetto portasonda ø6 mm è già presente sul ramo di mandata del circuito solare (primario).

Per questo modello è consigliabile l’abbinamento con: gruppo di ritorno S2 Solar 30 (centralina ModvSol M) lato generatore e modulo diretto M2 DN25 lato termoaccumulatore.

M2 Exchange: Con questo dispositivo è possibile separare idraulicamente il circuito primario alimentato da una caldaia a legna, pellet, ecc. dal circuito secondario (es. impianto sottopavimento) negli impianti dove non è accettato fare circolare lo stesso fluido vettore in tutto il circuito. Scambiatore di calore a piastre, asimmetrico, saldobrasato, in acciaio AISI 316. Predisposto per la connessione diretta al modulo anticondensa del circuito primario e al modulo miscelato del lato secondario attraverso connessioni 1” maschio. E’ possibile collegare vari accessori in corrispondenza dei raccordi a “T”. Un gruppo di sicurezza 3 bar con relativo manometro ø50 mm (0-4 bar) ed un rubinetto di scarico sono già presenti nel circuito “riscaldamento” (secondario).

Per questo modello è consigliabile l’abbinamento con il modulo idraulico M2 FIX3 DN25 lato generatore mentre, in funzione del tipo di controllo necessario, sul lato utilizzo occorrerà selezionare il modulo idraulico e la centralina climatica più idonei

View as Grid List
Sort by
Display per page

MODVSOL | Modulo Solare di Scambio Termico - S2 Exchange DN25 - 5 kW - Cod. 304646-5KW

Modulo di Scambio Termico isolato per circuiti solari in ottone stampato S2 Exchange DN25 - 5 kW Cod. 304646-5KW. Con questo dispositivo è possibile collegare un impianto solare senza un bollitore specifico (doppia serpentina) o direttamente nel puffer. Scambiatore di calore a 16 piastre saldobrasato in acciaio AISI 316. Predisposto per la connessione diretta ai moduli solari a 2 vie da 1” attraverso un raccordo girevole. E’ possibile collegare vari accessori in corrispondenza dei raccordi a “T”; un pozzetto porta-sonda ø6 mm è già presente sul ramo di mandata del circuito solare (primario). Il modulo è fornito in un elegante box isolante in EPP di dimensioni 250 x 143 x 218 mm ed è dotato di connessioni 1” F sul circuito primario e 1” M sul secondario. Disponibile sempre in pronta consegna, se acquistato singolarmente, il set è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 194,84 IVA esclusa

MODVSOL | Modulo Solare di Scambio Termico - S2 Exchange DN25 - 10 kW - Cod. 304646-10KW

Modulo di Scambio Termico isolato per circuiti solari in ottone stampato S2 Exchange DN25 - 10 kW Cod. 304646-10KW. Con questo dispositivo è possibile collegare un impianto solare senza un bollitore specifico (doppia serpentina) o direttamente nel puffer. Scambiatore di calore a 16 piastre saldobrasato in acciaio AISI 316. Predisposto per la connessione diretta ai moduli solari a 2 vie da 1” attraverso un raccordo girevole. E’ possibile collegare vari accessori in corrispondenza dei raccordi a “T”; un pozzetto porta-sonda ø6 mm è già presente sul ramo di mandata del circuito solare (primario). Il modulo è fornito in un elegante box isolante in EPP di dimensioni 250 x 143 x 218 mm ed è dotato di connessioni 1” F sul circuito primario e 1” M sul secondario. Disponibile sempre in pronta consegna, se acquistato singolarmente, il set è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 229,87 IVA esclusa

MODVSOL | Modulo Solare di Scambio Termico - S2 Exchange DN25 - 20 kW - Cod. 304646-20KW

Modulo di Scambio Termico isolato per circuiti solari in ottone stampato S2 Exchange DN25 - 20 kW Cod. 304646-20KW. Con questo dispositivo è possibile collegare un impianto solare senza un bollitore specifico (doppia serpentina) o direttamente nel puffer. Scambiatore di calore a 16 piastre saldobrasato in acciaio AISI 316. Predisposto per la connessione diretta ai moduli solari a 2 vie da 1” attraverso un raccordo girevole. E’ possibile collegare vari accessori in corrispondenza dei raccordi a “T”; un pozzetto porta-sonda ø6 mm è già presente sul ramo di mandata del circuito solare (primario). Il modulo è fornito in un elegante box isolante in EPP di dimensioni 250 x 143 x 218 mm ed è dotato di connessioni 1” F sul circuito primario e 1” M sul secondario. Disponibile sempre in pronta consegna, se acquistato singolarmente, il set è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 265,38 IVA esclusa

MODVLVS | Modulo di Scambio Termico per Biomassa - M2 Exchange DN25 - 12 kW - Valvola Carico/Scario e Gruppo di Sicurezza - Cod. 203646-12KW

Modulo di Scambio Termico isolato per circuiti termici operanti con Biomassa in ottone stampato M2 Exchange DN25 - 12 kW con Valvola Carico/Scario e Gruppo di Sicurezza Cod. 203646-12KW. Con questo dispositivo è possibile separare idraulicamente il circuito primario alimentato da una caldaia a legna, pellet, ecc. dal circuito secondario (es. impianto sottopavimento) negli impianti dove non è accettato fare circolare lo stesso fluido vettore in tutto il circuito. Scambiatore di calore a 16 piastre saldobrasato in acciaio AISI 316. Predisposto per la connessione diretta al modulo anticondensa del circuito primario e al modulo miscelato del lato secondario. E’ possibile collegare vari accessori in corrispondenza dei raccordi a “T”. Un gruppo di sicurezza 3 bar con relativo manometro ø50 mm (0-4 bar) ed un rubinetto di scarico sono già presenti nel circuito “riscaldamento” (secondario). Il modulo è fornito in un elegante box isolante in EPP di dimensioni 250 x 143 x 218 mm ed è dotato di connessioni 1” M. Disponibile sempre in pronta consegna, se acquistato singolarmente, il set è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 210,28 IVA esclusa

MODVLVS | Modulo di Scambio Termico per Biomassa - M2 Exchange DN25 - 16 kW - Valvola Carico/Scario e Gruppo di Sicurezza - Cod. 203646-16KW

Modulo di Scambio Termico isolato per circuiti termici operanti con Biomassa in ottone stampato M2 Exchange DN25 - 16 kW con Valvola Carico/Scario e Gruppo di Sicurezza Cod. 203646-16KW. Con questo dispositivo è possibile separare idraulicamente il circuito primario alimentato da una caldaia a legna, pellet, ecc. dal circuito secondario (es. impianto sottopavimento) negli impianti dove non è accettato fare circolare lo stesso fluido vettore in tutto il circuito. Scambiatore di calore a 16 piastre saldobrasato in acciaio AISI 316. Predisposto per la connessione diretta al modulo anticondensa del circuito primario e al modulo miscelato del lato secondario. E’ possibile collegare vari accessori in corrispondenza dei raccordi a “T”. Un gruppo di sicurezza 3 bar con relativo manometro ø50 mm (0-4 bar) ed un rubinetto di scarico sono già presenti nel circuito “riscaldamento” (secondario). Il modulo è fornito in un elegante box isolante in EPP di dimensioni 250 x 143 x 218 mm ed è dotato di connessioni 1” M. Disponibile sempre in pronta consegna, se acquistato singolarmente, il set è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 220,12 IVA esclusa

MODVLVS | Modulo di Scambio Termico per Biomassa - M2 Exchange DN25 - 20 kW - Valvola Carico/Scario e Gruppo di Sicurezza - Cod. 203646-20KW

Modulo di Scambio Termico isolato per circuiti termici operanti con Biomassa in ottone stampato M2 Exchange DN25 - 20 kW con Valvola Carico/Scario e Gruppo di Sicurezza Cod. 203646-20KW. Con questo dispositivo è possibile separare idraulicamente il circuito primario alimentato da una caldaia a legna, pellet, ecc. dal circuito secondario (es. impianto sottopavimento) negli impianti dove non è accettato fare circolare lo stesso fluido vettore in tutto il circuito. Scambiatore di calore a 16 piastre saldobrasato in acciaio AISI 316. Predisposto per la connessione diretta al modulo anticondensa del circuito primario e al modulo miscelato del lato secondario. E’ possibile collegare vari accessori in corrispondenza dei raccordi a “T”. Un gruppo di sicurezza 3 bar con relativo manometro ø50 mm (0-4 bar) ed un rubinetto di scarico sono già presenti nel circuito “riscaldamento” (secondario). Il modulo è fornito in un elegante box isolante in EPP di dimensioni 250 x 143 x 218 mm ed è dotato di connessioni 1” M. Disponibile sempre in pronta consegna, se acquistato singolarmente, il set è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 251,30 IVA esclusa
