MODVLVS | MODULI IDRAULICI DN20

MODULI IDRAULICI PER CIRCUITI TERMICI FINO A 35 KW

La serie DN20 di BRV è una gamma completa che copre con modelli specifici tutte le esigenze impiantistiche: dai circuiti di riscaldamento miscelati (MIX3, MIX33 e FIX3) a media e bassa temperatura, alle necessità di contabilizzazione dell’energia (Energy), ai sistemi di raffrescamento; tutto con la possibilità di un controllo di gestione attraverso centraline climatiche Sorel serie MHCC oppure LHCC ed i relativi accessori. Possono essere connessi a circuiti termici con potenze fino a 35 kW, a fronte di un consumo energetico decisamente contenuto assicurato dai circolatori sincroni ad alta efficienza Wilo Para 15/6 SC oppure 15/7 SC. I collegamenti al circuito o al collettore sono realizzati con filettatura femmina da ¾”. I moduli possono esere tutti dotati della valvola di by-pass di bilanciamento che permette una precisa regolazione della pressione differenziale del circuito. Un’ampia serie di accessori e componenti quali collettori, raccordi, gruppi di sicurezza, miscelatori e servomotori, completano la gamma consentendo di realizzare con semplicità qualsiasi tipologia di circuito

View as Grid List
Sort by
Display per page

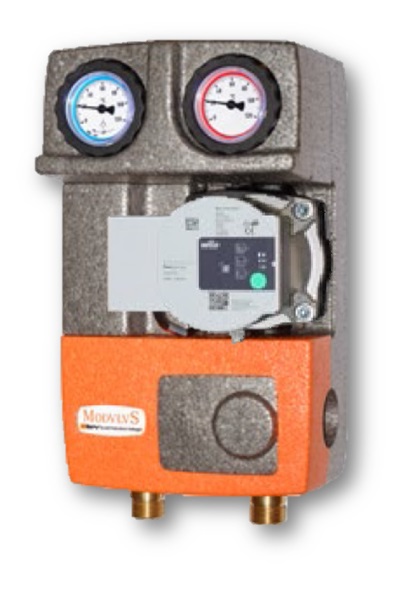

MODVLVS M2 DN20 | Modulo Diretto – Wilo Para 15/6 SC

Modulo Idraulico Diretto a 2 vie per impianti di riscaldamento e raffrescamento, MODVLVS M2 DN20 3/4” adatto a circuiti termici con potenze fino a 35 kW. Il Gruppo Idraulico viene prodotto in ITALIA, è dotato di circolatore sincrono ad alta efficienza Wilo Para 15/6 SC e può essere impiegato per potenze fino a 35 kW (con Δt 20 K) e portata massima di 1500 l/h. Il gruppo ha un rating di PN10 con un fattore di portata (Kvs) di 6,0 e viene fornito in un elegante box isolante in EPP con connessioni filettate da 3/4” maschio verso il generatore e 3/4” femmina verso l’utenza. Interasse di montaggio 90 mm. Sempre disponibile in pronta consegna, il modulo è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 183,00 IVA esclusa

MODVLVS M2 DN20 | Modulo Diretto – Wilo Para 15/8 SC

Modulo Idraulico Diretto a 2 vie per impianti di riscaldamento e raffrescamento, MODVLVS M2 DN20 3/4” adatto a circuiti termici con potenze fino a 35 kW. Il Gruppo Idraulico viene prodotto in ITALIA, è dotato di circolatore sincrono ad alta efficienza Wilo Para 15/8 SC e può essere impiegato per potenze fino a 35 kW (con Δt 20 K) e portata massima di 1500 l/h. Il gruppo ha un rating di PN10 con un fattore di portata (Kvs) di 6,0 e viene fornito in un elegante box isolante in EPP con connessioni filettate da 3/4” maschio verso il generatore e 3/4” femmina verso l’utenza. Interasse di montaggio 90 mm. Sempre disponibile in pronta consegna, il modulo è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 225,00 IVA esclusa

MODVLVS M2 FIX3 DN20 | Modulo Miscelato a Punto Fisso 20-45 – Wilo Para 15/6 SC

Modulo Idraulico a 2 Vie Miscelato per impianti di riscaldamento e raffrescamento MODVLVS M2 FIX3 DN20 3/4” (adatto a circuiti termici miscelati a punto fisso. Il Gruppo Idraulico viene prodotto in ITALIA, è dotato di valvola miscelatrice termostatica a punto fisso con campo di regolazione 20-45°C, circolatore sincrono ad alta efficienza Wilo Para 15/6 SC e può essere impiegato per potenze fino a 4,5 kW (con Δt 8 K) e portata massima di 500 l/h. Il modulo ha un rating di PN10 con un fattore di portata (Kvs) di 2 e viene fornito in un elegante box isolante in EPP con connessioni filettate da 3/4” F. Interasse di montaggio 90 mm. In opzione è possibile abbinare il termostato di sicurezza bimetallico BRC. Sempre disponibile in pronta consegna, il modulo è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 244,00 IVA esclusa

MODVLVS M2 FIX3 DN20 | Modulo Miscelato a Punto Fisso 20-45 – Wilo Para 15/8 SC

Modulo Idraulico a 2 Vie Miscelato per impianti di riscaldamento e raffrescamento MODVLVS M2 FIX3 DN20 3/4” (adatto a circuiti termici miscelati a punto fisso. Il Gruppo Idraulico viene prodotto in ITALIA, è dotato di valvola miscelatrice termostatica a punto fisso con campo di regolazione 20-45°C, circolatore sincrono ad alta efficienza Wilo Para 15/8 SC e può essere impiegato per potenze fino a 9 kW (con Δt 8 K) e portata massima di 1000 l/h. Il modulo ha un rating di PN10 con un fattore di portata (Kvs) di 2 e viene fornito in un elegante box isolante in EPP con connessioni filettate da 3/4” F. Interasse di montaggio 90 mm. In opzione è possibile abbinare il termostato di sicurezza bimetallico BRC. Sempre disponibile in pronta consegna, il modulo è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 287,00 IVA esclusa

MODVLVS M2 FIX3 DN20 | Modulo Miscelato a Punto Fisso 45-70 – Wilo Para 15/6 SC

Modulo Idraulico a 2 Vie Miscelato per impianti di riscaldamento e raffrescamento MODVLVS M2 FIX3 DN20 3/4” (adatto a circuiti termici miscelati a punto fisso. Il Gruppo Idraulico viene prodotto in ITALIA, è dotato di valvola miscelatrice termostatica a punto fisso con campo di regolazione 45-70°C, circolatore sincrono ad alta efficienza Wilo Para 15/6 SC e può essere impiegato per potenze fino a 11 kW (con Δt 20 K) e portata massima di 500 l/h. Il modulo ha un rating di PN10 con un fattore di portata (Kvs) di 2 e viene fornito in un elegante box isolante in EPP con connessioni filettate da 3/4” F. Interasse di montaggio 90 mm. In opzione è possibile abbinare il termostato di sicurezza bimetallico BRC. Sempre disponibile in pronta consegna, il modulo è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 244,00 IVA esclusa

MODVLVS M2 FIX3 DN20 | Modulo Miscelato a Punto Fisso 45-70 – Wilo Para 15/8 SC

Modulo Idraulico a 2 Vie Miscelato per impianti di riscaldamento e raffrescamento MODVLVS M2 FIX3 DN20 3/4” (adatto a circuiti termici miscelati a punto fisso. Il Gruppo Idraulico viene prodotto in ITALIA, è dotato di valvola miscelatrice termostatica a punto fisso con campo di regolazione 45-70°C, circolatore sincrono ad alta efficienza Wilo Para 15/8 SC e può essere impiegato per potenze fino a 22 kW (con Δt 20 K) e portata massima di 1000 l/h. Il modulo ha un rating di PN10 con un fattore di portata (Kvs) di 2 e viene fornito in un elegante box isolante in EPP con connessioni filettate da 3/4” F. Interasse di montaggio 90 mm. In opzione è possibile abbinare il termostato di sicurezza bimetallico BRC. Sempre disponibile in pronta consegna, il modulo è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 287,00 IVA esclusa

MODVLVS M2 MIX33 DN20 | Modulo Miscelato Automatico – Wilo Para 15/6 SC

Modulo Idraulico Miscelato MODVLVS M2 MIX33 DN20 adatto ad impianti di riscaldamento e raffrescamento con valvola miscelatrice a 3 vie. Il Gruppo Idraulico viene prodotto in ITALIA, è dotato di valvola miscelatrice a 3 vie motorizzabile con by-pass interno integrato, circolatore sincrono ad alta efficienza Wilo Para 15/6 SC e può essere impiegato per potenze fino a 23 kW (con Δt 15 K) e portata massima di 1300 l/h. Il modulo ha un rating di PN10 e viene fornito in un elegante box isolante in EPP con connessioni filettate da 3/4” F. Interasse di montaggio 90 mm. Sempre disponibile in pronta consegna, il modulo è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 221,00 IVA esclusa

MODVLVS M2 MIX33 DN20 | Modulo Miscelato Automatico – Wilo Para 15/8 SC

Modulo Idraulico Miscelato MODVLVS M2 MIX33 DN20 adatto ad impianti di riscaldamento e raffrescamento con valvola miscelatrice a 3 vie. Il Gruppo Idraulico viene prodotto in ITALIA, è dotato di valvola miscelatrice a 3 vie motorizzabile con by-pass interno integrato, circolatore sincrono ad alta efficienza Wilo Para 15/8 SC e può essere impiegato per potenze fino a 33 kW (con Δt 15 K) e portata massima di 1900 l/h. Il modulo ha un rating di PN10 e viene fornito in un elegante box isolante in EPP con connessioni filettate da 3/4” F. Interasse di montaggio 90 mm. Sempre disponibile in pronta consegna, il modulo è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 263,00 IVA esclusa

M2 DN20 | Valvola by-pass di Bilanciamento 901

Valvola differenziale di by-pass MODVLVS Art. 901 per il bilanciamento dell pressione dell’impianto di riscaldamento con interasse 90 mm, completa di raccordi per il montaggio diretto sui moduli idraulici MODVLVS DN20. Distanza tra muro e centro del separatore: 100 mm. Con finitura in ottone giallo e regolazione 0-0,5 bar, la valvola ha connessioni ¾”M a bocchettone x 1”M. L’acquisto è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 36,00 IVA esclusa

M2 DN20 | Set Raccordo Porta Sonda

Set per per il montaggio di una sonda di temperatura sui moduli idraulici DN20. Il set è composto da un raccordo a “T” e da un adattatore con pozzetto termometrico per sonde Pt1000 adatto a diametri fino a 6 mm
€ 23,00 IVA esclusa

M2 DN20 | Staffa Sostegno Modulo Idraulico DAOA20SET

Grazie alla staffa di fissaggio a muro e alla piastra di supporto MODVLVS DAOA20SET è possibile sostenere ogni modello di modulo idraulico MODVLVS DN20 ad una distanza di 100 mm (distanza muro-asse tubazioni). Su richiesta è disponibile avere anche la staffa con distanza muro-asse pari a 150 mm. modulo idraulico ad una distanza di 100 oppure 150 mm (fra il muro e l’asse delle tubazioni). Quota di inserimento: 48 mm con interasse 90 mm. Raccordi filettati 1” M x 1” Calotta girevole. L’acquisto è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 19,00 IVA esclusa

M2 DN20 | Collettore combinato HV 60/90W-2 per 2 Moduli e portata fino a 2 m3/h - 50 kW

Collettore di distribuzione isolato con separatore idraulico integrato per potenze fino a 50 kW (con salto termico ΔT=20 K nel circuito primario) MODVLVS HV 60/90W-2. Il collettore è predisposto per l’attacco per 2 moduli idraulici da DN20 con interasse 90 mm, ha connessioni alla caldaia da 1”M con interasse 380 mm, è dotato di un attacco da 1”M per gruppo di sicurezza SG50-Mini/C, ed una connessione di scarico e/o per vaso di espansione da ½”F una connessione porta sonda da ½” F ed è adatto a portate fino a 2 m3/h. L’acquisto è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 194,00 IVA esclusa

M2 DN20 | Collettore combinato HV 60/90W-3 per 3 Moduli e portata fino a 2 m3/h - 50 kW

Collettore di distribuzione isolato con separatore idraulico integrato per potenze fino a 50 kW (con salto termico ΔT=20 K nel circuito primario) MODVLVS HV 60/90W-3. Il collettore è predisposto per l’attacco per 3 moduli idraulici da DN20 con interasse 90 mm, ha connessioni alla caldaia da 1”M con interasse 380 mm, è dotato di un attacco da 1”M per gruppo di sicurezza SG50-Mini/C, ed una connessione di scarico e/o per vaso di espansione da ½”F una connessione porta sonda da ½” F ed è adatto a portate fino a 2 m3/h. L’acquisto è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 215,00 IVA esclusa

M2 DN20 | Collettore HV 60/90-2 per 2 Moduli e portata fino a 2 m3/h - 50 kW

Collettore di distribuzione isolato con separatore idraulico integrato per potenze fino a 50 kW (con salto termico ΔT=20 K nel circuito primario) MODVLVS HV 60/90-2. Il collettore è predisposto per l’attacco per 2 moduli idraulici da DN20 con interasse 90 mm, ha connessioni alla caldaia da 1”M, ha una connessione porta sonda da ½” F ed è adatto a portate fino a 2 m3/h. L’acquisto è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 120,00 IVA esclusa

M2 DN20 | Collettore HV 60/90-3 per 3 Moduli e portata fino a 2 m3/h - 50 kW

Collettore di distribuzione isolato con separatore idraulico integrato per potenze fino a 50 kW (con salto termico ΔT=20 K nel circuito primario) MODVLVS HV 60/90-3. Il collettore è predisposto per l’attacco per 2 moduli idraulici da DN20 con interasse 90 mm, ha connessioni alla caldaia da 1”M, ha una connessione porta sonda da ½” F ed è adatto a portate fino a 2 m3/h. L’acquisto è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 143,00 IVA esclusa

M2 DN20 | Staffe DAOA-COL per Sostegno Collettori Serie HV 60

Coppia di staffe per sostenere il collettore MODVLVS Serie HV60 con il relativo box isolante. La distanza fra il muro ed il centro del collettore può essere di 100 oppure 150 mm. L’acquisto è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 23,00 IVA esclusa

M2 DN20 | Valvola di Isolamento 552

Valvola a sfera di isolamento 03552/M da 3/4” femmina per calotta girevole 1”. Una coppia di valvole permette una facile manutenzione o sostituzione. Montaggio all’ingresso del gruppo miscelato al posto dei raccordi inferiori. Si possono utilizzare le calotte già presenti nel gruppo per collegare le valvole. L’acquisto è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 9,00 IVA esclusa

M2 DN20 | Gruppo di Sicurezza SG50-MINI/C - 50 kW

Gruppo di sicurezza per impianti di riscaldamento MODVLVS SG50-MINI/C per potenze fino a 50 kW. Il gruppo SG50 include un manometro D63mm 0-4 bar g, una valvola di sfiato aria automatica ed una valvola di sicurezza omologata CE con apertura a 3 bar g. Il tutto premontato in un elegante box isolante in EPP di dimensione 150 x 140 x 82 mm. L’acquisto è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 30,00 IVA esclusa

M2 DN20 | Gruppo di Sicurezza 03647D-3C-4SETC - 50 kW

Gruppo di sicurezza per impianti di riscaldamento MODVLVS 03647D-3C-4SETC per potenze fino a 50 kW. Il gruppo 03647D include un manometro D63mm 0-4 bar g, una valvola di sicurezza omologata CE con apertura a 3 bar g e a connessione per un vaso di espansione. L’acquisto è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 25,00 IVA esclusa
