MODVLVS | Cassetta di distribuzione ModvBox

MODVLVS  | ModvBox Cassetta di Distribuzione Modulare

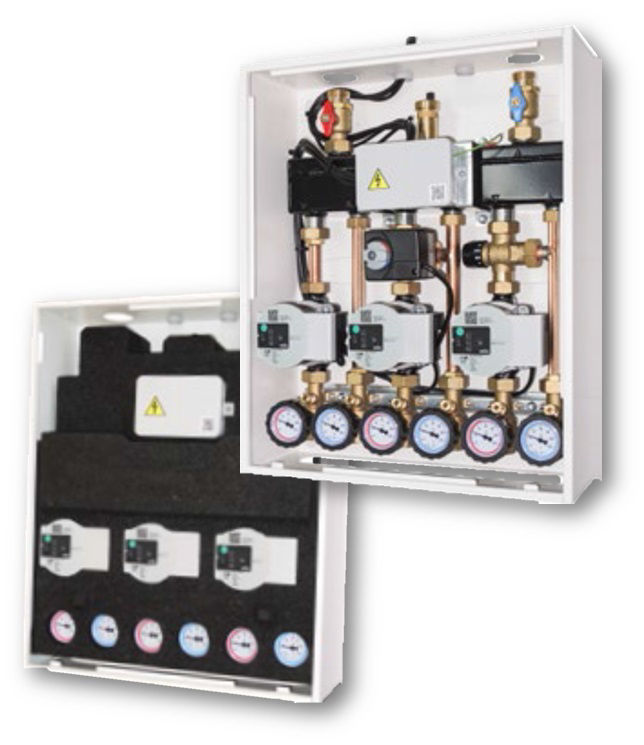

CASSETTA DI DISTRIBUZIONE MODULARE MULTIZONA PER CALDAIE MURALI A GAS

La costruzione estremamente compatta consente di connettere idraulicamente fino a tre circuiti in soli 450 mm di larghezza utile. Il circuito primario verso la caldaia comprende 2 valvole di intercettazione 1” maschio, collettore di distribuzione con separatore idraulico integrato per potenze fino a 50 kW. Il separatore consente di disconnettere idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica del fluido vettore in utenza rispetto a quanto circola in caldaia. Contestualmente si riduce la temperatura di ritorno in caldaia, garantendo così l’aumento del rendimento dell’impianto. Valvola di sfiato aria e camera di disaerazione. Scatola di derivazione IP55 per facilitare i cablaggi elettrici. La cassetta di distribuzione, verniciata a polvere colore bianco RAL 9010, può essere installata a muro, ad incasso oppure all’interno di un’armadiatura pensile. Il sistema modulare consente di scegliere fra tre tipologie di gruppi di rilancio. I gruppi di rilancio, con interasse 70 mm e connessione 3/4” femmina in utenza, possono essere collegati al collettore a piacimento, per numero e posizione tra quelli disponibili, andando così a costruire una configurazione sempre appropriata al contesto. Ogni zona viene fornita con un circolatore Wilo Para 15-130/6 SC. Ogni gruppo di rilancio, oltre al circolatore, è dotato di valvola di intercettazione DN 20 sia per la mandata che per il ritorno, termometro 0°÷120°C e valvola di non ritorno escludibile in caso di manutenzione dell’impianto. Ogni valvola dispone di un pozzetto portasonda qualora l’elettronica di caldaia la richiedesse

View as Grid List
Sort by
Display per page

MODVLVS | ModvBox - Cassetta di distribuzione modulare multizona - 1" - 270 mm - Cod. 402554-04M-HW

Cassetta di distribuzione modulare multizona per caldaie murali a gas MODVLVS ModvBox Cod. 402554-04M-HW. La costruzione estremamente compatta consente di connettere idraulicamente fino a tre circuiti in soli 450 mm di larghezza utile. La cassetta è di dimensioni 450x160x550 mm (LxPxH), è realizzata in lamiera verniciata a polvere colore bianco RAL 9010, può essere installata a muro, ad incasso oppure all’interno di una armadiatura pensile ed è dotata di chiusura con serratura. Il sistema contiene: - Valvole a sfera di mandata e ritorno dal generatore di calore da 1" G/F - Valvola di sfiato aria automatica - Collettore con separatore idraulico integrato, a tre zone in acciaio tubolare elettrosaldato e verniciato - Scatola connessioni elettriche - Set con due tappi per ostruire una zona qualora non venisse utilizzata - Staffa di fissaggio moduli Il sistema modulare consente di installare tre tipologie di gruppi di rilancio: diretto, miscelato motorizzato, miscelato a punto fisso. I gruppi di rilancio possono essere collegati al collettore a piacimento, per numero e posizione tra quelli disponibili, andando così a costruire una configurazione sempre appropriata al contesto. A destra, un esempio di configurazione con gruppi diretto, miscelato e punto fisso. Sempre disponibile in pronta consegna, il modulo è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 324,74 IVA esclusa

MODVLVS | ModvBox - Cassetta di distribuzione modulare multizona con Isolamento - 1" - 270 mm - Cod. 402554ISO-04M-HW

Cassetta di distribuzione modulare multizona con Isolamento per caldaie murali a gas MODVLVS ModvBox Cod. 402554ISO-04M-HW. La costruzione estremamente compatta consente di connettere idraulicamente fino a tre circuiti in soli 450 mm di larghezza utile. La cassetta è di dimensioni 450x160x550 mm (LxPxH), è realizzata in lamiera verniciata a polvere colore bianco RAL 9010, può essere installata a muro, ad incasso oppure all’interno di una armadiatura pensile ed è dotata di chiusura con serratura. Il sistema contiene: - Valvole a sfera di mandata e ritorno dal generatore di calore da 1" G/F - Valvola di sfiato aria automatica - Collettore con separatore idraulico integrato, a tre zone in acciaio tubolare elettrosaldato e verniciato - Scatola connessioni elettriche - Set con due tappi per ostruire una zona qualora non venisse utilizzata - Staffa di fissaggio moduli Il sistema modulare consente di installare tre tipologie di gruppi di rilancio: diretto, miscelato motorizzato, miscelato a punto fisso. I gruppi di rilancio possono essere collegati al collettore a piacimento, per numero e posizione tra quelli disponibili, andando così a costruire una configurazione sempre appropriata al contesto. A destra, un esempio di configurazione con gruppi diretto, miscelato e punto fisso. Sempre disponibile in pronta consegna, il modulo è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 379,96 IVA esclusa

MODVLVS | ModvBox - Modulo Diretto - Wilo Para 15/6 SC - 3/4"F - 35 kW - Cod. 402554-P6

Modulo Diretto Cod. 402554-P6 per cassetta di distribuzione modulare multizona con Isolamento per caldaie murali a gas MODVLVS ModvBox. Il modulo con interasse 70 mm e connessione 3/4” femmina in utenza, può essere collegato al collettore a piacimento, per numero e posizione tra quelli disponibili, andando così a costruire una configurazione sempre appropriata al contesto. Il modulo viene fornito con un circolatore Wilo Para 15-130/6 SC ed è dotato di valvola di intercettazione DN 20 sia per la mandata che per il ritorno, termometro 0°÷120°C e valvola di non ritorno escludibile in caso di manutenzione dell’impianto. Ogni valvola dispone di un pozzetto portasonda qualora l’elettronica di caldaia la richiedesse. Sempre disponibile in pronta consegna, il modulo è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 271,44 IVA esclusa

MODVLVS | ModvBox - Modulo Miscelato con Servomotore a 3 Punti - Wilo Para 15/6 SC - 3/4"F - 30 kW - Cod. 402554-M3-P6-TRM

Modulo Modulo Miscelato con Servomotore a 3 Punti Cod. 402554-M3-P6-TRM per cassetta di distribuzione modulare multizona con Isolamento per caldaie murali a gas MODVLVS ModvBox. Il modulo con interasse 70 mm e connessione 3/4” femmina in utenza, può essere collegato al collettore a piacimento, per numero e posizione tra quelli disponibili, andando così a costruire una configurazione sempre appropriata al contesto. Il modulo viene fornito con un circolatore Wilo Para 15-130/6 SC ed è dotato di valvola di intercettazione DN 20 sia per la mandata che per il ritorno, valvola a 3 vie con servomotore 230V 3 punti, 105 s e termometro 0°÷120°C e valvola di non ritorno escludibile in caso di manutenzione dell’impianto. Ogni valvola dispone di un pozzetto portasonda qualora l’elettronica di caldaia la richiedesse. Sempre disponibile in pronta consegna, il modulo è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 242,95 IVA esclusa

MODVLVS | ModvBox - Modulo Miscelato a Punto Fisso 20-45°C - Wilo Para 15/6 SC - 3/4"F - 25 kW - Cod. 402554-F3-P6

Modulo Modulo Miscelato a Punto Fisso 20-45°C Cod. 402554-F3-P6 per cassetta di distribuzione modulare multizona con Isolamento per caldaie murali a gas MODVLVS ModvBox. Il modulo con interasse 70 mm e connessione 3/4” femmina in utenza, può essere collegato al collettore a piacimento, per numero e posizione tra quelli disponibili, andando così a costruire una configurazione sempre appropriata al contesto. Il modulo viene fornito con un circolatore Wilo Para 15-130/6 SC ed è dotato di valvola di intercettazione DN 20 sia per la mandata che per il ritorno, valvola termostatica a 3 vie (20°C-45°C) e termometro 0°÷120°C e valvola di non ritorno escludibile in caso di manutenzione dell’impianto. Ogni valvola dispone di un pozzetto portasonda qualora l’elettronica di caldaia la richiedesse. Sempre disponibile in pronta consegna, il modulo è soggetto ad extra costi in caso di non superamento del limite minimo fatturabile di 350 Euro
€ 163,63 IVA esclusa
